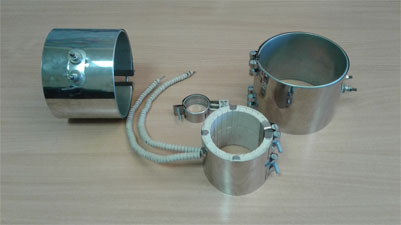

Хомутовые и кольцевые нагреватели (ХН, ПХН, ХНм, ХНк)

Name: Хомутовые и кольцевые нагреватели (ХН, ПХН, ХНм, ХНк)
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Заказать хомутовый нагреватель→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Арзамаспроизводство

Хомутовые нагреватели, изготовленные из керамики или миканита, представляют собой эффективные устройства для нагрева. Керамические модели отличаются высокой теплопроводностью и долговечностью, тогда как миканитовые варианты обеспечивают гибкость и равномерное распределение тепла.

Применение хомутовых нагревателей в промышленности

Хомутовые нагреватели используются в различных сферах производства, включая пластмассовую, пищевую и химическую промышленность, для нагрева цилиндрических поверхностей и поддержания необходимой температуры процессов.

Разъемы и выводы хомутовых нагревателей

Существует множество типов разъемов и выводов для хомутовых нагревателей, включая евро 3-х контактные, чайниковые разъемы, клеммные колодки различных амперажей, зажимы из металла, керамические бусы и металлорукавы для защиты проводов.

Напряжение и формы хомутовых нагревателей

Хомутовые нагреватели могут работать в диапазоне напряжений от 12 до 600 вольт, с популярными моделями на 220в, 230в и 380в. Их формы варьируются от кольцевых до полукольцевых, позволяя подбирать оптимальное решение для конкретного применения.

Маркировки хомутовых нагревателей

Маркировка хомутовых нагревателей включает информацию о типе, напряжении, мощности и размерах. Например, маркировка "ХНк 220В 2кВт 100мм" указывает на керамический хомутовый нагреватель на 220 вольт с мощностью 2 кВт и диаметром 100 мм.

Примеры использования на предприятии

На предприятиях хомутовые нагреватели применяются для нагрева форм в машинах для литья под давлением, в системах отопления для технологических цистерн и резервуаров, а также в оборудовании для термической обработки материалов.

ТЭН кольцевой в зависимости от производственных задач может иметь такие рабочие параметры:

диаметр – 25-100 мм;
температура на оболочке – 12-400 В;
напряжение электропитания – 350-600 С.

У нас можно купить ТЭН электрический стандартного ряда или модель, изготовленную под заказ по эскизу.

Продажа ТЭНа всегда нацелена на максимальное удовлетворение интересов клиента – всегда согласовываются условия оплаты и доставки продукции. Каждый ТЭН кольцевой маркируется по типу: НХ 230.170.2000.230. В конкретном случае речь идет об устройстве мощностью 2,0 кВт и рабочим напряжением 230 В с развернутой длиной 23 см и диаметром хомута 17 см.

Четыре базовых исполнения хомутового нагревателя

ХН — миканитовый

Цельное кольцо. Слюдяная изоляция. До 350–400 °C. Удельная мощность до 4 Вт/см².

ПХН — полухомут

Половина кольца (180°). Два ПХН собираются в разъёмное кольцо болтами.

ХНм — модернизированный

Усиленная слюдяная изоляция, корпус AISI 430. Повышенная долговечность.

ХНк — керамический

Нихромовая спираль в стеатитовых сегментах. До 700–750 °C, до 8 Вт/см².

Технические параметры хомутовых нагревателей

Внутренний диаметр25 · 30 · 50 · 80 · 100 · 150 · 200 · 300 · 380 мм (и по чертежу)

Ширина (высота) кольца20–300 мм

Толщина стенки3–4 мм (миканит), 10–15 мм (керамика)

Мощностьот 50 Вт до 10 кВт на кольцо

Удельная мощностьдо 4 Вт/см² (миканит), до 8 Вт/см² (керамика)

Напряжениеот 12 до 600 В; стандарт 220 · 230 · 380 В

Макс. температура350–400 °C (миканит), до 700–750 °C (керамика)

СтандартГОСТ 17516-90, ГОСТ 14254-96 (IP00), ГОСТ 27570.0-87

Применения

Экструдеры

Бочка, шнек, фильера — переработка пластика, резины.

Термопластавтоматы

Нагрев цилиндра литьевой машины и сопла.

Трубопроводы

Поддержание температуры вязких сред — битум, смолы, шоколад.

Литейные машины

Подогрев пресс-форм и литьевых каналов.

Маркировка хомутовых нагревателей

ХН–6,0–4,0–4 / 0,1–380–УХЛ4

ХН — хомутовый миканитовый · Ø внутренний 6 см · высота 4 см · толщина стенки 4 мм · мощность 0,1 кВт (100 Вт) · 380 В · климатическое исполнение УХЛ4

ПХН–10,0–5,0–4 / 0,8–230–УХЛ4

Полухомут · Ø 10 см · ширина 5 см · толщина 4 мм · 0,8 кВт · 230 В

ХНк–15,0–6,0–10 / 2,0–380–УХЛ4

Керамический · Ø 15 см · ширина 6 см · толщина 10 мм · 2 кВт · 380 В

Стандарты: ГОСТ 17516-90 (группа М29), ГОСТ 14254-96 (IP00), ГОСТ 27570.0-87 (класс 0). Выпуск по DIN, IEC, ASTM — под чертёж.

Заказ ТЭНа в Арзамасе

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Арзамасе — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого ТЭНа или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРНИП 317745600107846.

Хомутовый нагреватель (ХН) — кольцеобразный нагревательный элемент, охватывающий цилиндрическое изделие снаружи. Нагрев осуществляется через кондуктивный контакт внутренней поверхности хомута с наружной поверхностью нагреваемого изделия. Применяется для нагрева цилиндров, труб, сопел, фланцев.

Конструкция: нихромовая спираль или лента расположена между слоями слюды (ХНм) или между керамическими пластинами (ХНк). Всё заключено в металлическую обойму с замковым болтом. При затяжке болта хомут прижимается к цилиндру с необходимым усилием.

Принципиальное отличие от плоского нагревателя — геометрия контакта: хомут обеспечивает равномерный нагрев по всей окружности цилиндра без угловых зон с пониженной теплоотдачей. Это критично для цилиндров экструдеров и ТПА, где неравномерный нагрев ведёт к дефектам изделий.

Вопросы и ответы

Чем отличается слюдяной хомут от керамического?

Слюдяной ХНм: теплопроводность слюды ~0,5 Вт/м·K, максимальная температура 400 °C, стоимость ниже. Керамический ХНк: более жёсткая конструкция, рабочая температура до 700 °C, хуже переносит вибрацию при ударных нагрузках, но незаменим при нагреве высокотемпературных полимеров (PEEK — 380 °C, PSU — 380 °C, PI — выше 400 °C).

Как правильно измерить диаметр для заказа хомута?

Нужен внутренний диаметр хомута = наружный диаметр трубы/цилиндра. Измерьте штангенциркулем наружный диаметр обогреваемого изделия в нескольких точках — у изношенных цилиндров он может быть неравномерным. Также измерьте ширину (высоту по оси) и мощность, если есть маркировка на старом нагревателе.

Почему хомутовый нагреватель перегорает у экструдера?

Основные причины: 1) ослабленный болт — хомут не прижат, между ним и цилиндром воздушный зазор, ТЭН перегревается; 2) перегорание нихрома из-за «сухих» пусков (цилиндр холодный, а регулятор даёт 100% мощности — используйте ступенчатый разогрев); 3) вибрация — разрушение ламелей слюды и замыкание на корпус.

Как затягивать крепёжный болт хомута?

Болт затягивается до появления лёгкого натяга — хомут должен сидеть без люфта, но без деформации металлической обоймы. Рекомендуемый момент затяжки: для ХН до Ø100 мм — 8–12 Н·м, для Ø100–300 мм — 12–20 Н·м. После первого нагрева до рабочей температуры подтяните болт повторно: тепловое расширение меняет усилие прижима.

Можно ли нагревателем покрыть только часть длины цилиндра экструдера?

Да. Цилиндр экструдера разбивается на зоны — каждая зона имеет свой хомутовый нагреватель и свой термодатчик с независимым регулятором. Типичное число зон: 3–6 для одношнекового экструдера. Каждая зона — один или два хомута рядом по оси.

Сколько служат хомутовые нагреватели?

При правильной установке и ступенчатом разогреве — 3–7 лет непрерывной работы. Слюдяные нагреватели чувствительны к вибрации: при частых циклах пуска/останова ламели слюды крошатся. В условиях высокой вибрации предпочтительны керамические хомуты или хомуты с упрочнённым корпусом.
