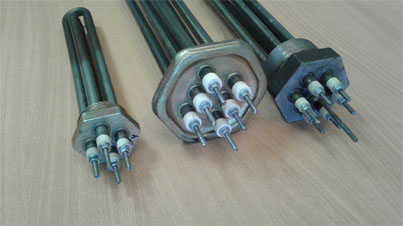

Блок ТЭН (ТЭНБ), СЭВ и СЭМ на фланце

Name: Блок ТЭН (ТЭНБ), СЭВ и СЭМ на фланце
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Блочные ТЭНы на резьбовом или фланцевом креплении: 1–12 элементов, мощность до 100 кВт. СЭВ для воды, СЭМ для масла. Под электрокотёл, бойлер, бак. Изготовление по чертежу за 3 дня, от 1 штуки.

Заказать блок-ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Арзамаспроизводство

Блоки трубчатых электронагревателей (ТЭНБ) представляют собой универсальные устройства для нагрева, которые находят широкое применение в различных отраслях промышленности. Они состоят из одного или нескольких ТЭНов, собранных в единый блок, и могут быть изготовлены из различных материалов, в том числе из нержавеющей стали, меди и жаропрочной стали.

Конструкция и материалы

Типичный блок ТЭН включает в себя нагревательные элементы, помещенные в оболочку из высококачественного материала, такого как нержавеющая сталь AISI 304 или AISI 316, что обеспечивает высокую коррозионную стойкость и долговечность в эксплуатации.

Применение блоков ТЭН

Блоки ТЭН широко используются для нагрева воды, разогрева битума, в нефтяной промышленности, котлах, батареях, цистернах и электрокотлах. Они играют ключевую роль в обеспечении необходимого тепла для различных производственных процессов.

Технические характеристики

Блоки ТЭН могут быть рассчитаны на различные напряжения, от 12 до 600 вольт, и имеют широкий диапазон мощности от 100 Вт до 100 кВт, что позволяет подбирать оптимальные решения для конкретных задач нагрева.

Примеры маркировок ТЭНБ могут включать информацию о напряжении, мощности и конструкции, например, "ТЭНБ 380В 3кВт G1", что указывает на блок ТЭН на 380 вольт с мощностью 3 кВт и резьбой G1.

Примеры использования на предприятии

На предприятиях блоки ТЭН могут использоваться в системах центрального отопления для обеспечения нагрева воды, в технологических установках для поддержания определенной температуры процессов, а также в оборудовании для нагрева воздуха и других газов.

Благодаря своей универсальности и высокой эффективности, блоки ТЭН являются незаменимыми элементами в различных сферах промышленного производства, обеспечивая надежный и контролируемый нагрев для множества процессов.

Блок ТЭН – электронагреватель трубчатой конструкции, предназначенный для решения сложных технологических задач. Он обладает солидным мощностным ресурсом, поскольку конструктивно представляет собой совокупность нескольких идентичных по геометрическому решению нагревателей, закрепленных на монтажном элементе. Чаще всего группа ТЭН на фланце дополняется шестигранником под ключ Ø 65-90 мм, а размер трубной резьбы выбирается из стандартного ряда – G2 1/2, G2, G 2 3/4, G1/2. Показатель мощности блок ТЭН может быть равен:

При этом мощность входящих в состав блочного ТЭНа нагревателей может быть одинаковой или разной. Рабочие параметры прибора отражаются в заводской маркировке вида ТЭНБ 6,0 J 220 В L=450 мм фланец G1 1/4". В ней содержится информация об удельной мощности – 6,0 кВт, рабочем напряжении – 220 В, материале корпуса – J (нержавейка жаростойкая), пр.

Продажа ТЭНов блочного типа осуществляется потребителям из любой сферы хозяйствования и промышленности. В большинстве случаев нет альтернативы таким нагревателям при необходимости обеспечения нужного температурного режима:

На каждый Блок ТЭН предоставляется гарантия на 1 год. Время выполнения заказа – 3-5 дней.

Технические параметры ТЭНБ

Длина блока200 мм – 3000 мм

Диаметр трубки ТЭН6,5 · 8,5 · 10 · 13 мм (ГОСТ 13268-88)

Количество ТЭНов в блоке1, 2, 3, 6, 9, 12 (для 380 В — кратно 3)

Общая мощность0,5 – 100 кВт

Удельная мощностьдо 12 Вт/см² (вода), 1,5–2 Вт/см² (масло)

Напряжение12 – 600 В (AC/DC), 1-/2-/3-фазное

РезьбаМ20 · М48 · М59 · G 1/2"–G 2 1/2"

Материалымедь М1 (X) · AISI 304/316 (J) · сталь С10 (Z) · титан

Применения блочных ТЭНов

Электрические котлы

Фланец G 1 1/4"–G 2". Мощности 6, 9, 12, 15, 24 кВт.

Бойлеры

СЭВ с термогильзой под термостат. Установка во фланец.

Твердотопливные котлы

Блок ТЭН как резервный электронагрев.

Промышленные ёмкости

Нагрев воды и растворов в баках 100–5000 л.

Маслобаки

СЭМ для гидросистем, теплообменников.

Пивоварни

Варочные котлы, пастеризаторы на нержавеющих ТЭНах.

Маркировка блочных ТЭН

СЭВ 6,0 j 220 (ТЭН 80 В 13 / 1, 2, 3 j 220) G2 1/2

Секция электронагревательная водяная · мощность 6 кВт · материал оболочки — нержавейка (J) · 220 В · внутри 3 ТЭНа длиной 80 см, Ø 13 мм, по 1 кВт · фланец G 2 1/2"

ТЭНБМ 3,75 Z220 (ТЭН 120 В 13 / 1,25) G2 1/2

Блок масляный · 3,75 кВт · углеродистая сталь (Z) · 220 В · три ТЭНа по 1,25 кВт

Стандарты: ГОСТ 13268-88 (основной), ГОСТ 14254-96 (IP), ГОСТ 27570.0-87 (класс защиты). Выпуск под DIN, IEC, ASTM — по чертежу.

Заказ ТЭНа в Арзамасе

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Арзамасе — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого ТЭНа или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРНИП 317745600107846.

Блок-ТЭН — несколько трубчатых нагревательных элементов, смонтированных на одном несущем фланце или резьбовой головке. Позволяет получить мощность 3–36 кВт в едином конструктивном узле с одним монтажным отверстием.

СЭВ (секция электронагрева воды) — блок для нагрева воды и водных растворов. СЭМ (секция электронагрева масла) — для масел, с уменьшенной удельной мощностью (не более 2 Вт/см²). ТЭНБ — обобщённое торговое обозначение блочного нагревателя с фланцем.

Мощность блока делится между фазами: трёхфазные блоки (380 В) соединяют элементы треугольником или звездой. Однофазные блоки (220 В) обычно применяются до 6 кВт — при большей мощности ток превышает стандарты бытовой проводки.

Шесть исполнений блочных ТЭНов

СЭВ (секция для воды)

Элементы из нержавейки 12Х18Н10Т или меди. Удельная мощность до 6–8 Вт/см². Рабочая среда — вода, антифриз, растворы с pH 6–9.

СЭМ (секция для масла)

Элементы из стали или нержавейки. Удельная мощность не более 2 Вт/см² (против коксования). Рабочая среда — минеральные и синтетические масла.

ТЭНБ с термостатом

В стандартный блок-ТЭН вмонтирован биметаллический или капиллярный термостат. Отключает нагрев при достижении заданной температуры (обычно 55–85 °C).

ТЭНБ с термопарой

Термопара типа K или J встроена в фланец рядом с элементами. Используется в котлах с ПИД-регулятором и системах автоматики.

Фланцевый блок-ТЭН

Плоский фланец Ø80–200 мм с болтовым кругом. Устанавливается на ответный фланец ёмкости через паронитовую прокладку. Позволяет разместить 6–12 элементов.

Резьбовой блок-ТЭН

Монтажная головка с шестигранником SW55–SW90 и резьбой G1¼"–G2½". Вкручивается как обычная пробка. Стандарт для котлов и бойлеров ёмкостью до 500 л.

Компоновка элементов в блоке

Прямые элементы

Трубки расположены параллельно, без изгибов. Длина активной части 200–600 мм. Компактный блок, но требует достаточной глубины ёмкости.

U-образные элементы

Каждый ТЭН согнут в U-форму — оба вывода выходят на фланец. Наиболее распространённая компоновка для котловых блоков.

1–3 элемента

Мощность 1,5–9 кВт. Резьбовое присоединение G1¼" или G1½". Для бытовых и малых коммерческих котлов.

6–9 элементов

Мощность 9–18 кВт. Как правило, трёхфазное подключение 380 В, звезда или треугольник. Фланцевое присоединение Ø100–150 мм.

12 элементов

Мощность 18–36 кВт. Промышленные котлы и технологические ёмкости. Фланец Ø150–200 мм, болтовой круг 8–12 отверстий.

Выводы и подключение

Шестигранная головка (SW55–SW90)

Резьба G1¼"–G2½". Монтаж стандартным ключом. Момент затяжки 80–150 Н·м в зависимости от резьбы.

Метрическая резьба M20–M59

Применяется в ряде европейских котлов. Уточнять по маркировке штуцера на корпусе котла.

Плоский фланец

Стальной или нержавеющий, Ø80–200 мм. Болтовой круг 4–12 отверстий. Прокладка — паронит ПМБО, ФУМ-лента или силиконовая резина.

Клеммные шпильки

M5 или M6 на каждом токовыводе. Подключение проводом или медной шиной. На блоках 380 В соединение треугольник/звезда выполняется медными перемычками.

Вопросы и ответы

В чём разница между СЭВ, СЭМ и ТЭНБ?

СЭВ и СЭМ — обозначения по среде: В=вода, М=масло; отличаются удельной мощностью элементов. ТЭНБ — торговое обозначение блочного ТЭН с фланцем, применяемое рядом производителей независимо от среды. По конструкции все три типа — одно и то же: несколько трубчатых элементов на общем фланце.

Как выбрать мощность блок-ТЭН для котла отопления?

Упрощённая норма для хорошо утеплённого дома — 1 кВт на 10 м². Для старого фонда — 1 кВт на 7 м². Котёл нагревает теплоноситель, поэтому к расчёту тепловых потерь добавьте 20–25% запас на ГВС и пиковые нагрузки. Итого: дом 100 м² — котёл 9–12 кВт.

Как подключить блок-ТЭН на 380 В?

Трёхфазный блок из трёх элементов подключается: звезда (нейтраль + три фазы, 220 В на элемент) или треугольник (без нейтрали, 380 В на элемент — мощность вырастает в три раза). Убедитесь, что мощность блока в схеме треугольник совпадает с номинальной. Стандартная заводская схема — звезда.

Какой размер фланца нужен для замены ТЭН?

Для бытовых котлов — чаще всего шестигранная головка SW60 с резьбой G1¼" (наружная, ø≈47 мм). Измерьте штуцер на котле штангенциркулем и уточните резьбу. Для котлов Buderus, Protherm, Vaillant часто используется M45×2 или M52×2.

Почему блок-ТЭН перегорает быстро в котле?

Причины по убыванию вероятности: 1) жёсткая вода — накипь изолирует трубку, температура оболочки растёт до 300–400 °C; 2) воздушный карман в котле — часть ТЭН не погружена в воду; 3) заниженное количество теплоносителя (плохой проток). Рекомендуется умягчение воды или применение химических антинакипинов.

Можно ли ставить блок-ТЭН вертикально?

Да, если конструкция предусматривает полное погружение активной части в жидкость. При вертикальном монтаже следите, чтобы воздушные пузырьки не задерживались у трубок — это ведёт к местному перегреву. Для горизонтальных ёмкостей предпочтительнее горизонтальный монтаж.
