«мокрый» ТЭН · ГОСТ 13268-88 · 10 форм

Водяные и масляные ТЭНы (ТЭН, ТЭНМ)

Name: Водяные и масляные ТЭНы (ТЭН, ТЭНМ)
Brand: ТЭН-Миасс
Availability: InStock
Rating: 4.8 (57 reviews)

Трубчатые электронагреватели для воды, масел, кислотных растворов. Удельная мощность до 15 Вт/см² (вода), 3 Вт/см² (масло). 10 стандартных форм по ГОСТ 13268-88. Штуцер G 1/2"–М28. Изготовление за 3 дня, от 1 штуки.

Заказать водяной ТЭН→ WhatsApp↗ Telegram↗ 8 (800) 200-16-14 · бесплатно по РФ↗

Оставить заявку

Перезвоним в течение 15 минут и уточним параметры.

от 1 шт.партия

1 годгарантия

★ 4.857 отзывов

Арзамаспроизводство

Трубчатые электронагреватели (ТЭНы) — незаменимые элементы в современных отопительных системах, оборудовании для нагрева жидкостей и газов. Они обеспечивают высокую эффективность нагрева и используются в самых разнообразных условиях.

ТЭН состоит из металлической трубки, внутри которой расположен нагревательный элемент — спираль из высокоомного материала, чаще всего нихрома. Между стенкой трубки и нагревательным элементом находится изоляционный материал, обычно оксид магния. В качестве материалов для оболочки ТЭНов используются углеродистая и нержавеющая сталь, медь, жаропрочная сталь и др.

Маркировки и технические характеристики

Маркировка ТЭНов содержит информацию о типе, мощности и напряжении. Например, ТЭН 220В 1кВт указывает на нагревательную мощность 1 кВт и напряжение питания 220 вольт. ТЭНы могут быть различных форм, включая U-образные, М-образные и другие, и производятся для работы в широком диапазоне напряжений — от 12 до 600 вольт.

В промышленности и быту ТЭНы используются для нагрева воды, масел, агрессивных и неагрессивных сред. Они находят применение в котлах, системах водонагрева, оборудовании для обогрева воздуха и многом другом. ТЭНы могут быть адаптированы для использования в различных условиях, включая влажные и агрессивные среды.

Способы подключения и примеры маркировок

ТЭНы могут подключаться различными способами, в том числе с использованием штуцеров, шпилек, вилок и проводов. Примеры маркировок включают ТЭН 380В 3кВт G1/2", что указывает на нагреватель мощностью 3 кВт для работы от сети 380 вольт с резьбовым соединением G1/2 дюйма.

Таким образом, ТЭНы представляют собой универсальные и многофункциональные устройства, способные обеспечивать эффективный нагрев в широком спектре промышленных и бытовых приложений. Их высокая адаптируемость и разнообразие конструкций делают их незаменимыми в современном производстве и повседневной жизни.

ТЭН водяной , ТЭН воздушный , ТЭН масляный – супепвостребованный электронагреватель трубчатой структуры контактного принципа действия. Предназначен для работы в жидких средах, в том числе агрессивных. Конструкционно состоит за цельнолитой трубки, служащей защитной оболочкой для нагревательной спирали из резистивной проволоки высокого омического сопротивления. Внутрь корпуса также запрессовывается изоляционный материла.

Максимально долго электрический ТЭН для нагрева воды будет функционировать, если его рабочие параметры подбираются с учетом норм ГОСТа 13268-88. Так в зависимости от агрессивности нагреваемой среды внешняя оболочка может быть из:

J – нержавеющей стали жаростойкой, уд. мощ. не более 15,0 Вт/см. кв;
X – сплава на основе меди/латуни, уд. мощ. не более 9,0 Вт/см. кв;
Q – сплава на основе алюминия, уд. мощ. не более 9,5 Вт/см. кв;
P – стали высокоуглеродистой, уд. мощ. не более 15,0 Вт/см. кв

Геометрическое решение ТЭНа водяного зависит от потребностей клиента – мы изготовим модель прямую или с гибом корпуса любой формы.

Потребитель имеет возможность выбрать мощностной ресурс нагревателя, ориентируясь на ряд показателей:

Продажа ТЭНа осуществляется потребителям из любого региона России, а также клиентам из-за рубежа. Чтобы купить ТЭН водяной оперативно и по выгодной цене прямо сейчас заполните форму она-лайн заявки, мы ответим очень быстро.

Материалы оболочки по ГОСТ 13268-88

X — медь/латуньВода и кислотные растворы pH 5–9, до 100 °C, до 9 Вт/см²

J — нержавейкаВода и растворы pH 5–7, до 100 °C, до 15 Вт/см²

P — углеродистая стальВода и растворы pH 7–9, до 100 °C, до 15 Вт/см²

Z — углеродистая стальМасла и жиры, до 3 Вт/см²

10 стандартных форм ТЭНа

ф1 — прямой

Для длинных баков, радиаторов.

ф2 — U-образный

Оба контакта на одном торце.

ф4 — М-образный

Двойной U — большая длина развёртки.

ф7 — скрепка

Зигзагом, с короткими сгибами.

ф8 — кольцо

Для круглых баков и фланцев.

ф9 — спираль

Максимальная длина в минимальном объёме.

Применения

Бойлеры и водонагреватели

Водяные ТЭНы 1,5–3 кВт из нержавейки AISI 304.

Стиральные машины

Мощность 1,8–2,2 кВт, медная оболочка.

Пивоварни

Варочные котлы, пастеризаторы на нержавеющих ТЭНах.

Отопительные системы

ТЭНы для электрокотлов, радиаторов, тёплых полов.

Химические производства

Титановые ТЭН для кислот, фторопластовые для щелочей.

Промышленные ёмкости

Блоки ТЭН до 50 кВт для больших объёмов.

Маркировка по ГОСТ 13268-88

ТЭН 81 А 13/1,0 Z 220 ф2 Ш G1/2

Трубчатый электронагреватель · развёрнутая длина 810 мм · заделка шпильки 40 мм · Ø оболочки 13 мм · мощность 1 кВт · среда — масло (Z, углеродистая сталь) · 220 В · U-образный (ф2) · штуцер G 1/2"

ТЭН 54 А12/1,5 j 220 R20 ф10 шМ18×1,5

Длина 540 мм · Ø 12 мм · 1,5 кВт · нержавейка (j) · 220 В · радиус гиба 20 см · форма 10 (U+U) · штуцер М18×1,5

ТЭН 90 А10/1,3 Р 230 ф7

Длина 900 мм · Ø 10 мм · 1,3 кВт · углеродистая сталь в воде pH 7–9 (P) · 230 В · скрепка (ф7)

Материалы оболочки по ГОСТ 13268-88: X — медь/латунь, J — нержавейка, P — углеродистая сталь (вода), Z — углеродистая сталь (масло).

Заказ ТЭНа в Арзамасе

Изготовление по чертежу — от 3 дней, от 1 штуки. Доставка в Арзамасе — транспортной компанией «Деловые линии» (3–5 дней) бесплатно. Гарантия 1 год на все изделия. Работаем с 2010 года. Для заказа пришлите эскиз, фото старого ТЭНа или опишите задачу — рассчитаем параметры и дадим цену в течение 15 минут в рабочее время.

Сертификация: ГОСТ 13268-88, по заявке — DIN, IEC, ASTM. Реквизиты: ИП Садыкбаев Р.В., ИНН 741510603958, ОГРНИП 317745600107846.

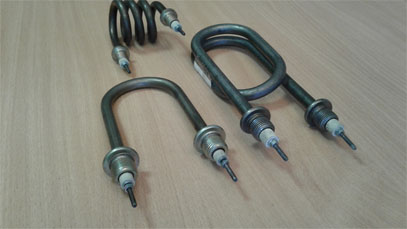

Водяной ТЭН — трубчатый электронагреватель, предназначенный для прямого погружения в жидкость: воду, масло, растворы кислот и щелочей, пищевые среды. Внутри стальной, медной или нержавеющей трубки расположена нихромовая спираль, засыпанная и спрессованная периклазом (MgO) — электроизолятором с высокой теплопроводностью.

Конструктивно различают «мокрый» и «сухой» ТЭН. Мокрый — прямой контакт оболочки с жидкостью, максимальная теплоотдача. Сухой — вставляется в гильзу-стакан, жидкость с трубкой не контактирует; применяется там, где замена должна быть быстрой и без слива.

Выбор материала оболочки определяется средой: сталь Ст.3 — для воды с нейтральным pH; медь — для питьевой воды и бытовых бойлеров; нержавейка 12Х18Н10Т — для растворов солей, кислот, пищевых сред; титан — для агрессивных электролитов и морской воды.

Типы водяных ТЭНов по среде

Водяной (J)

Оболочка — сталь Ст.3 или нержавейка. Рабочая среда — вода, водяные растворы с pH 6–9. Удельная мощность до 8 Вт/см².

Масляный (Z)

Оболочка — сталь Ст.3. Среда — минеральные и синтетические масла. Удельная мощность не более 2 Вт/см² во избежание коксования.

Медный (X)

Оболочка — медная трубка М3. Применяется в бытовых и полупромышленных бойлерах, питьевых системах. Рабочая температура до 110 °C.

Коррозионностойкий (P)

Оболочка — нержавейка 12Х18Н10Т или титан ВТ1-0. Для агрессивных сред: гальванические ванны, растворы ПАВ, пищевые кислоты.

Для бойлеров и котлов

Стандартная резьба G1¼" или G1½", фланец под болтовое соединение. Мощность 1,5–6 кВт, напряжение 220/380 В, форма Ф2 или Ф4.

Для промышленных ванн

Длинный активный участок 500–2000 мм. Присоединение — сварное или через фланец. Оболочка — нержавейка или титан.

Вопросы и ответы

В чём разница между мокрым и сухим ТЭНом?

Мокрый ТЭН контактирует с жидкостью непосредственно через оболочку — это обеспечивает лучшую теплоотдачу и допускает более высокую удельную мощность (до 8 Вт/см²). Сухой ТЭН вставляется в металлический стакан-гильзу, вваренный в ёмкость; жидкость с ТЭНом не контактирует, поэтому его можно заменить без слива и прекращения давления. Удельная мощность сухого ТЭН ниже — порядка 2–3 Вт/см².

Какой материал оболочки выбрать для конкретной среды?

Сталь Ст.3 — для технической воды и масла, pH 6–9, температура до 120 °C. Медь — для питьевой воды, бытовых бойлеров. Нержавейка 12Х18Н10Т — для растворов солей, слабых кислот, пищевых жидкостей. Титан ВТ1-0 — для агрессивных электролитов, морской воды, концентрированных кислот. Неправильный выбор материала сокращает ресурс в 3–10 раз.

Как рассчитать мощность ТЭН для нагрева жидкости?

Базовая формула: P = m × c × ΔT / (t × η), где m — масса жидкости (кг), c — удельная теплоёмкость (для воды 4200 Дж/кг·K), ΔT — перепад температур (K), t — время нагрева (с), η — КПД системы (0,85–0,95). Для воды правило большого пальца: 1 кВт нагревает 1 л воды на 1 °C за 4 секунды.

Что такое удельная мощность и почему она важна?

Удельная мощность — это мощность, приходящаяся на единицу площади активной поверхности ТЭН (Вт/см²). Если удельная мощность превышена, температура оболочки растёт быстрее, чем тепло успевает уходить в жидкость: на поверхности образуется паровая плёнка или нагар, и ТЭН перегорает. Для воды — не более 8 Вт/см², для масла — не более 2 Вт/см², для воздуха — не более 1,5 Вт/см².

Каков ресурс водяного ТЭН?

При соблюдении удельной мощности и правильно выбранном материале оболочки ресурс составляет 15 000–30 000 часов (8–15 лет при 8-часовом рабочем дне). Основные причины преждевременного выхода из строя: жёсткая вода (накипь повышает температуру оболочки на 40–80 °C), превышение удельной мощности, работа без жидкости (сухой перегрев).

Можно ли применять ТЭН в пищевой промышленности?

Да, при использовании оболочки из пищевой нержавейки 12Х18Н10Т или 08Х18Н10Т. Наполнитель (периклаз MgO) инертен. Для контакта с продуктами питания необходимо наличие гигиенического сертификата на материал оболочки — уточняйте при заказе.

Что означает резьба G и как она отличается от метрической?

G (BSP, дюймовая трубная) — угол профиля 55°, шаг определяется дюймовым номером. G½" — самый распространённый размер для бытовых бойлеров. Метрическая M (DIN) — угол 60°, шаг в мм (например, M22×1,5). Они не взаимозаменяемы. При заказе нужно чётко указать тип резьбы по маркировке штуцера на ёмкости.

Как заказать

Заявка

Форма ниже или звонок.

Эскиз

Согласуем размеры, форму, мощность.

Производство

От 1 шт. Гарантия 1 год.

Доставка

РФ, РБ, Казахстан, Армения.

С вами работают живые люди

Контрактное производство ТЭН в Миассе с 2010 года. Менеджер ведёт вашу заявку от первого звонка до отгрузки, технолог рассчитывает параметры и подбирает материал под задачу — серийно и от 1 штуки, по чертежам и ТЗ.
